頤特為你解答差模電感和共模電感的繞制方法和作用？

文章出處：責任編輯：人氣：-發表時間：2021-08-07 10:32【大中小】

差模電感和共模扼流圈都是比較實用的電子元器件，廠家對它們的繞線方式和功能不是很清楚！

利用今天星期天頤特感應器廠家做出以下回應！

一、差模電感和共模扼流繞組的方法和作用？

1、飽和現象

解決方案一: 在共模扼流圈中可能發生兩種飽和現象，即由共模電流、差模電流引起的飽和現象。因?yàn)楣材ｋ娏鞣浅Ｐ?，只有一小部分參與勵磁，所以不太可能導致共模扼流圈飽和。由于漏電感的存在，磁芯中的差模電流激發的磁通不能同時耦合到兩個線圈上，磁芯中的磁通也不能完全消除。因此，差動電流仍然可能導致共模扼流圈的鐵心飽和，實際上，對于共模扼流圈，由于在某些情況下，差動電流的峰值非常大，所以差動激勵電流對磁飽和更為關鍵。

為了確定差模電流激勵的共模扼流圈的磁芯飽和效應，實驗測量了直流偏置下共模扼流圈的共模電感。證明了差模電流激勵的共模扼流圈的磁芯飽和效應。

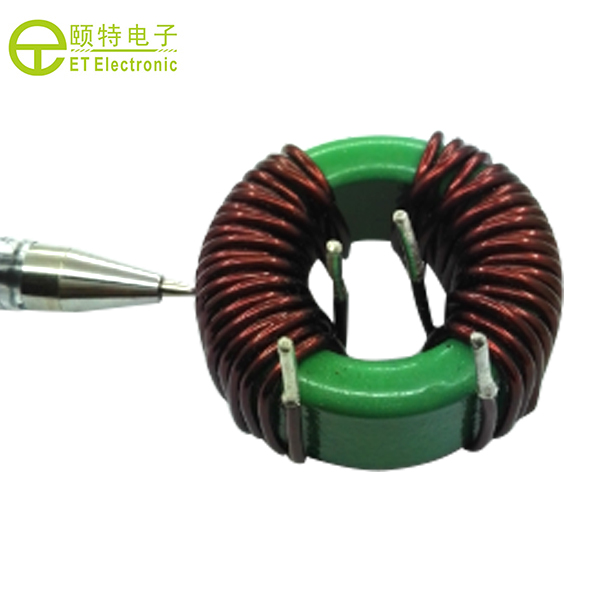

共模濾波電感

二、差動電感和共模電感的繞組有什么區別？

a、共模電感與差模電感區別

1.共模電感繞制一般是雙線雙向；差模電感則是單向繞制。

2.　　5.信號　　共模信號：分別在零線和火線上產生兩個完全相同的信號;差模信號：適合用在信號系統進行相同的回路。

3.共模電感的特點：因?yàn)閮山M線圈在同一鐵心上的繞向相反，所以鐵心不怕飽和。高導鐵氧體是市場上應用最廣泛的磁芯材料。

4.抑制共模干擾的濾波電感叫共模電感；抑制差模干擾的濾波電感叫差模電感。

5. 繞在同一鐵心商的圈數相等，導線直徑相等，繞線相反的兩組線圈的是共模電感；差模電感是繞在一個鐵心上的一個線圈。

三、繞組法中共模扼流圈和差模電感有什么區別？

共模電感是雙線雙向，差模電感是單向的。共模是分別連接零線和火線的兩個繞組，兩個繞組同時進出，濾除共模信號，差模是繞組，單獨連接零線和火線的濾波電感只能濾除差模干擾。

共模信號:中性線和火線上分別有兩個相同的信號，耦合接地形成回路；
