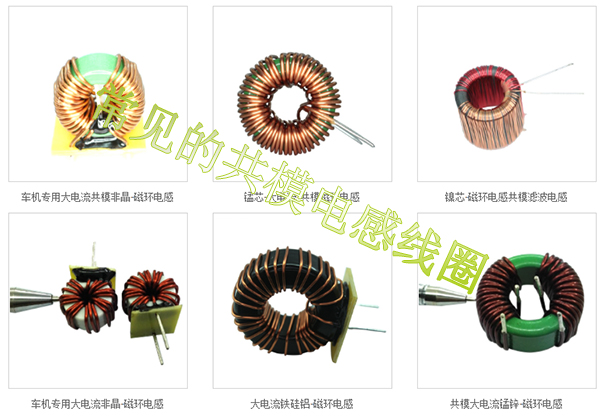

共模電感線圈繞法之單層纏繞法就是將電感線圈的線匝以單層的方式纏繞在絕緣管道的外表面上，共模電感線圈的單層纏繞的方法又分為間接纏繞和緊密纏繞，間接纏繞一般用于一些高頻諧振的電路中，因?yàn)檫@種方式的纏繞方法可以將高頻諧振線圖的電容減少，同時還能將其一些特性穩定。緊密的纏繞方式基礎是一些諧振線圈范圍比較小的線圈。

　　單層共模電感線圈繞法線路纏繞的方式通常采用密繞法、間繞法和脫胎繞法三種。而這三種繞法也適用于不同的電路電器當中。

　　共模電感線圈繞法二：多層纏繞法

　　采用單層共模電感線圈繞法的線圈只能應用在電感量小的場合，因此當電感量大于300微亨時，就應采用多層共模電感線圈繞法。多層共模電感線圈繞法除了匝和匝之間的分布電容外，層與層之司也有分布電容，因此多層線圈存在著分布電容大的缺點。同時層與層之間的電壓相差較多，當線圈兩端有高電壓時，容易造成匝間絕緣擊穿。為了防止這種現象的發生，常將線圈分段繞制，多層共模電感線圈繞法又可分為多層密和蜂房式繞法兩種：繞蜂房式電感線圈如果所繞制的線圈，其平面不與旋轉面平行，而是相交成一定的角度，這種線圈稱為蜂房式線圈。而其旋轉一周，導線來回彎折的次數，常稱為折點數。蜂房式繞法的優點是體積小，分布電容小，而且電感量大。

　　想了解更多關于共模電感線圈繞法歡迎咨詢；
