共模電感線圈設計-東莞電感源頭廠家[頤特電子]

文章出處：責任編輯：人氣：-發表時間：2019-07-19 16:43【大中小】

　　共模電感線圈設計實例講解：

　　很多設計師對于共模電感的設計大多有一種感覺，那就是總覺得共模電感的設計看起來十分簡單，但實際操作起來上，又有點復雜。的確共模電感的設計要考慮溫度及應力等等因素。下面我就對于共模電感線圈設計過程與案例結合起來簡單講講

　　一、共模電感線圈設計過程：

　　①?選擇磁芯材料（鎳鋅系和錳鋅系）鐵氧體是一個較好的具有成本優勢的材料。

　　②?設定電感的阻對于一個給定的要求衰減的頻率，定義此頻率下共模電感的感抗為50~100Ω，即至少50%的衰減，因此有：Z?=ωL?

　?、?選擇磁芯的形狀的和尺寸成本低漏感小的環形磁芯非常適合于共模電感，但是這種形狀不容易實現機械化繞制，一般用手工繞制。磁環尺寸的大小選取有一定的隨意性，通常基于PCB的尺寸選取合適的磁芯。為了減小共模電感的寄生電容，共模電感通常只用單層的線圈。若單層繞制時磁芯無法容納所有的線圈，則選用大一號尺寸的磁環。當然也可以基于磁芯的數據手冊由LI的乘積選取。

　?、?計算線圈的匝數 由磁芯的電感系數AL計算共模電感的圈數：(?106?)0.5?L?N?=?L?×?A

　　⑤?計算導線的線徑導線允許通過的電流密度選取為：400~800A/cm²，由此可以得到要求的線徑。

　　二、共模電感線圈設計案例：

　　在工作頻率為10KHz，輸入線性電流為3A(RMS)時，阻抗為100?歐的共模電感。

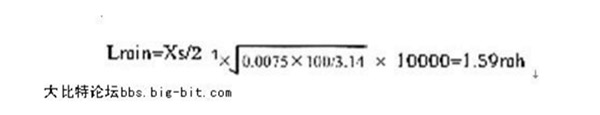

　　1）選取線徑銅線截面積=3A/400A/cm2=0.0075cm2? 銅線線徑取銅線線為1.0mm? 2)計算最小電感值 3)假如無指定空間，任取一磁芯內徑（ID)=13.72+/-0.38=13.34mm?MIN? 4)計算內圓周長和最大可繞圈數 內圓周長=3.14×(13.34-1.08)=38.5mm?最大圈數=（160/360)×38.5/1.08=15.8TS或16TS? 5）計算磁芯的AL值，并選取材質磁芯的AL最小值=1.59/162=6211nH/TS2MIN?因此種磁芯AL值變化范圍一般為+/-30%故磁芯的AL值取9000nH/TS2，以上述條件，即可選取一合適磁芯。

想了解更多關于共模電感線圈設計歡迎咨詢；
