我們相信，共模電感很多人熟悉，但共模電感連接電路你了解了嗎？無論你的電路連接正確的共模電感？首先我們要明白的共模電感。
共模電感是以鐵氧體為核心的共模干擾抑制器件。它由兩個大小和匝數相同的線圈對稱地繞在同一鐵氧體環芯上，形成四端器件。共模電感在交流電流中起著阻抗作用。對于插入式電感，我們通?？吹礁嗟膗u和ee型以及環形。
共模電感連接電路時交流頻率一定時，電感越大，對交流電的阻斷能力越強。相反，電感小，阻塞能力也小。它抑制了電路中的共模信號，通過電橋可以測量共模電感的電感值。
其次，共模電感連接電路在開關電源的共模電感器的應用

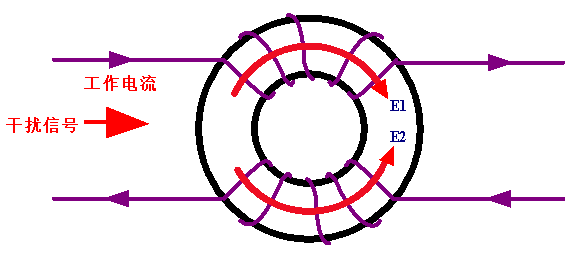

共模電感器有時也被稱為共模扼流圈，因為它是發揮抑制的作用，并在開關構成的各種過濾器的電源電路濾波器EMI，電磁抑制各種高速信號所產生向外發射，如圖所示，該電路具有多個使用一組平行線，正常信號通過時間基本上不受影響，但是當共模電流流動時，由于共模電流各向同性，線圈內將在相同方向上產生磁場并增加線圈的電感，線圈性能是高阻抗，產生強烈的阻尼效應，此時的共模電流被衰減，干擾抑制的目的。

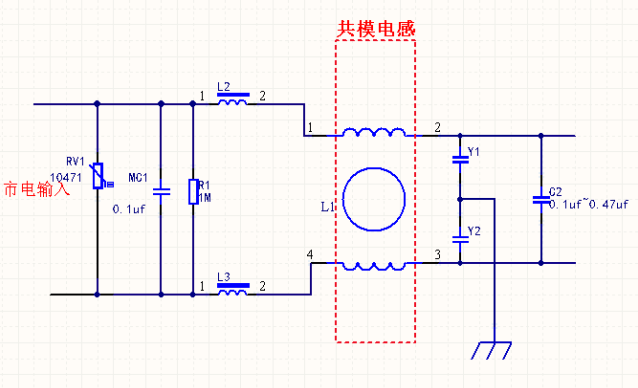

下圖是開關電源前端的示意圖，其中L1是共模電感，為了抑制共模干擾，我們知道共模信號是一個幅值和相位相等的信號，共模噪聲被理解，并且我們知道為什么共模電感連接到交流側。
想要了解更多共模電感，歡迎咨詢！
