伴隨著現在的科技快速發展，越來越多的電子產品都會用到共模濾波電感，那么共模濾波電感電感量大小如何選擇？
共模濾波電感電感量如何選擇
共模電感，眾所周知也可以稱作共模扼流線圈，他是在一個閉合的磁環電感上面繞制方向是相反的，并且匝數相同的共模扼流圈，理想的共模扼流圈對L與N之間的共模干擾具有阻礙的作用，對L與N之間的差模電感沒有電感抑制作用。但是假如事實上電感線圈繞制的不完全對稱將會導致差模漏電感的發生，電源電流在兩個繞組中流經時方向相反，這時磁通量抵消，為低阻抗。電源電流在兩個繞組中流經時方向相同，這時磁通量相加，為高阻抗，起到降低共模噪聲的作用。

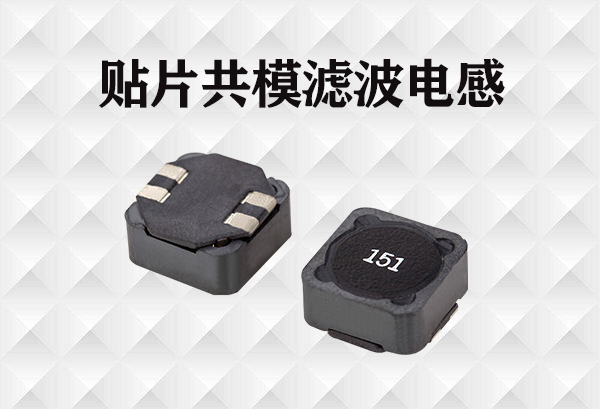

1、共模濾波電感
共模電感是運用于移動電源、開關電源等設備的重要部分，工作原理：當電流流經兩個繞制方向相反的電圈時，產生兩個相互抵消的磁場h1，h2，此時工作電流主要受到電感線圈歐姆電阻以及可以省略不計的工作頻率下小漏電電感的阻尼。假如有干擾信號流經線圈時，線圈呈現高阻抗，阻尼效果強，這就達到了削弱干擾信號的作用。
廠家們?cè)谶x擇共模濾波電感的時候?qū)⒁紤]到濾波的頻段曲線，共模的阻抗越大越好，并且要特別注意差模阻抗對信號的影響，注意高速端口。當額定電流大的時候，共模電感的線徑也要增大，來承受更大的電流。此外，要想低頻衰減的特性，可以保持適當?shù)脑黾与姼辛?。二、共模濾波電感的感量選擇計算公式？ 答案二：根據公式L=AL×N²（電感=電感系數×匝數²）
因此，共模濾波電感電感量除了和匝數有關系外，還和電感系數有關，然而電感系數又和磁芯的材質有聯系！ 像濾波器UU型和EE型等，一般都是用高導材質的磁芯，根據你的測試結果，根據公式L=AL×N²計算磁芯的AL值，來了解磁芯的材質。UU16: 50T=17mH,則AL≈6800nH/N²EE35: 120T=15.6mH 則AL≈1080nH/N² 從兩個磁芯的AL值基本就可以判定材質了，UU16應該是高導磁芯R12K-15K的，而EE35是功率型的磁芯（但這磁芯AL也太低了，正常EE35功率型，如PC40都有3000以上了）
共模濾波電感電感量是廠家們?cè)谶x擇時的一個很重要的因素，因此電感量的大小如何選擇影響很大哦！
想要了解更多共模濾波電感電感量，歡迎咨詢！
