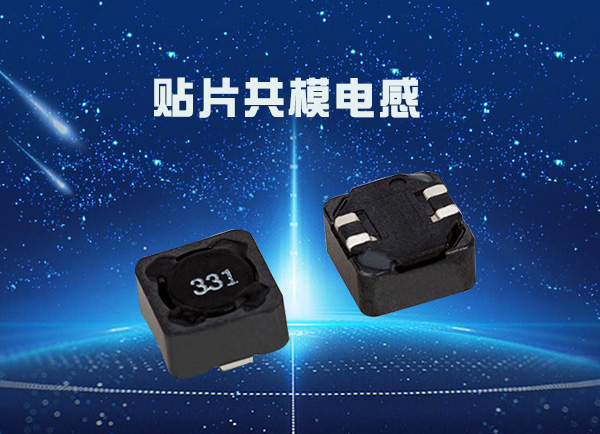

貼片共模電感參數含義是什么? 有沒有合理的解釋說明呢！
一說到貼片電感是什么？很多人給的答案就是電感是電子元器件的一種，在電路中起儲能和濾波的作用，但其實貼片電感有重要的5個參數需要理解的，也是選擇和判斷電感好壞的因素。
解讀貼片共模電感參數的含義：
電路是由電線和電子元器件組成的，不同的線路所需求的貼片電感的參數也是不相同的，貼片電感的主要參數有電感量、允許偏差、分布電容、額定電流及品質因數等。
1. 電感量
電感量的大小，主要取決于電感線圈的圈數（匝數），繞制方式，有無磁心及磁心的材料等決定。通常情況下，線圈圈數越多，繞制的線圈越密集，電感量就越大。有磁心的線圈比無磁心的線圈的電感量大。磁心導磁率越大，電感量也就越大。所以電感量是有很多因素來決定它的大小。電感量的基本單位是亨利（簡稱亨），用字母“H”表示。常用的單位還有毫亨（mH）和微亨
?。é蘃），它們之間的關系是：1H=1000mH；1mH=1000μH
2.分布電容
線圈的匝與匝之間、線圈與磁心之間存在的電容。分布電容越小，其穩定性越好。
3.額定電流
貼片電感正常工作時允許通過的最大電流值。若工作電流超過額定電流，則會燒毀。
4.允許偏差
標注的感量與實際感量的允許誤差值。一般用于振蕩或濾波線路中的貼片電感要求精度較高，允許偏差為±0.2%~±0.5%；而用于耦合或高頻阻流的精度要求不高，允許偏差為±10%~15%。
5.品質因數
也稱Q值或優值，是衡量電感器質量的主要參數。他是指貼片電感在某一頻率的交流電壓下工作時，所呈現的感抗與其等效損耗電阻之比。Q值越高，損耗越小，效率越高。
選擇共模電感的另外三個參數：
1、阻抗特性
貼片共模電感參數這是主要考慮的因素，一般在選擇時候特別注意所需濾波的頻段，需要看共模電感規格書，主要看阻抗頻率曲線，一般共模阻抗越大越好。不同的頻率下對應不同的阻抗值。
2、封裝體積
共模電感有插件也有貼片，也有一體成形，要根據實際電路選擇，插件的安裝不了就只能是貼片的。
3、漏感大小
由于共模電感加工工藝等問題導致共模的電感線圈繞制不可能一模一樣，這就會導致漏磁，產生所謂的“漏感”，需要注意考慮差模阻抗對信號的影響，尤其是高速信號，但是產生漏感有時候也不一樣就是壞的，利用共模電感產生的漏感有時候可以省去增加差模電感元器件的費用。
想要了解更多貼片共模電感參數，歡迎咨詢！
