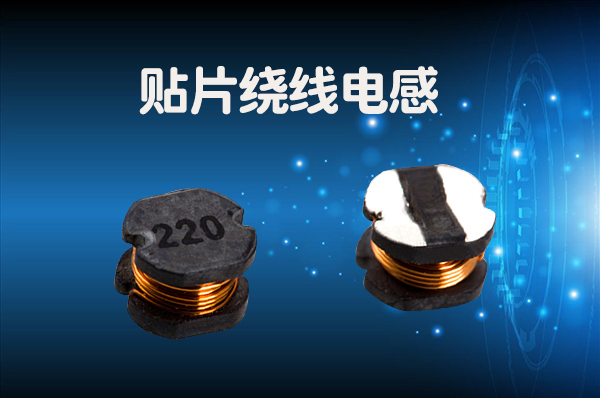

貼片繞線電感測試，貼片繞線電感是貼片電感的其中一種，它是用絕緣導線繞制而成的電磁感應元件，也是電路中常用的元器件之一。廣泛應用在微型電視、液晶電視、攝影機、便攜式VRC、汽車音響、薄型收音機、電視調諧器、行動電話等。

　　貼片繞線電感適用于電源供應電路，該產品被廣泛用于微型電視、液晶電視、攝影機等。

　　一、貼片繞線電感的特性：

　　1．適用于電源供應電路。

　　2．表面粘著類型。

　　3．外觀和尺寸符合EIA標準，不同尺寸規格可供選擇。

　　4．良好的焊錫性及耐熱性，適合于一般焊接及回焊。

　　貼片繞線電感測試，電感在電路中常用“L”加數字表示，如：L6表示編號為6的電感。電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數制成。直流可通過線圈，直流電阻就是導線本身的電阻，壓降很?。划?dāng)交流信號通過線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感的特性是通直流阻交流，頻率越高，線圈阻抗越大。電感在電路中可與電容組成振蕩電路。電感一般有直標法和色標法，色標法與電阻類似。如：棕、黑、金、金表示1uH（誤差5%）的電感。

　　貼片繞線電感測試

　　電感的質量檢測包括外觀和阻值測量.首先檢測電感的外表有無完好,磁性有無缺損,裂縫,金屬部分有無腐蝕氧化,標志有無完整清晰,接線有無斷裂和拆傷等.用萬用表對電感作初步檢測,測線圈的直流電阻,并與原已知的正常電阻值進行比較.如果檢測值比正常值顯著增大,或指針不動,可能是電感器本體斷路.若比正常值小許多,可判斷電感器本體嚴重短路,線圈的局部短路需用專用儀器進行檢測

想要了解更多貼片繞線電感測試，歡迎咨詢！
