插件鐵芯繞線電感-如何檢測請閱讀[頤特電子]

文章出處:責任編輯:人氣:-發表時間:2019-12-17 08:54【

  插件鐵芯繞線電感到底如何測?又有哪些注意事項呢?梳理清楚來很重要!

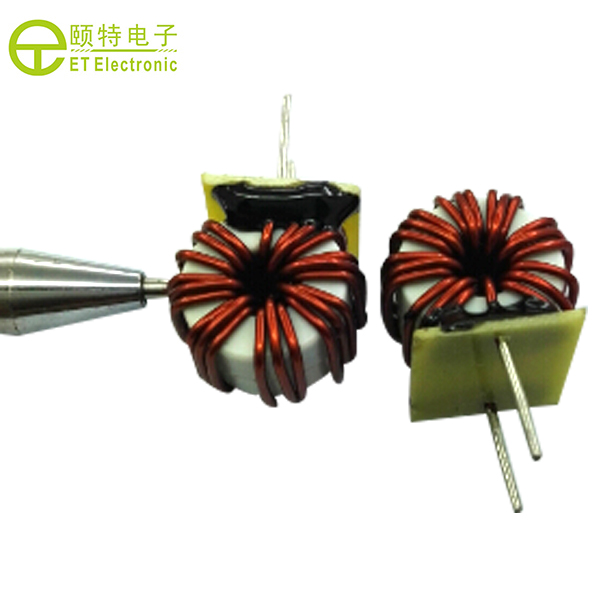

插件鐵芯繞線電感

  一、查看插件電感的外形:

  1、插件電感元件都是在無塵車間生產的,看上面是否有臟污,熱縮管才兩歲是否符合,有無破損、引腳有沒有發黑的情況,插件電感有無氧化,熱縮管有沒有松脫的現象等。

  2、電感本體與骨架有沒有松動、脫落。

  3、漆包線絕緣層是否脫落,顏色是不是統一的。

  二、注意插件鐵芯繞線電感規格及特性要求:

  1、封裝尺寸及規格的要求:引腳是否過硬或過軟,封裝尺寸是不是符合生產要求。

  2、電氣鐵性要求:用檢測儀器檢測電感量、阻抗、q值因素、直流電阻、額定電流等參數是不是與產品規格書相符合的。

  3、引腳彎曲測試:插件電感要做90度的彎曲測試,一般來回折疊三次就好,如果電感器還是和未測試之前的一樣好,沒有出現引腳裂痕、破損等現象則說明該電感器沒有質量問題。

  4、焊錫測試:測試條件為24510烙鐵對引腳上錫,實驗時間是3秒,焊錫面積要覆蓋引腳的90%才算是合格,如果出現難上錫或不上錫,則不合格。

  5、外包裝要與標簽實物一致,包裝的箱子硬度要好,內置氣泡袋防碰撞。

  三、插件鐵芯繞線電感需測量規格特性:

  1) 尺寸規格要求:規格尺寸是否不符;引腳是否過硬或過軟。

  2) 電氣特性要求:電感量、阻抗、Q值因數、最 大直流電阻、額定電流等是否有參數不符。需要與樣品承認書保持一致的參數。

  3) 彎曲測試實驗要求:測試條件;手動操作對引腳作90°彎曲實驗;次數來回各3次,檢驗結果需要與未測試前一樣良好;無引腳裂紋、斷裂、破損現象抗折性良好及合格品;(如引腳尺寸小于15mm的情況可不做此測試)。

想要了解更多信息,歡迎咨詢!
