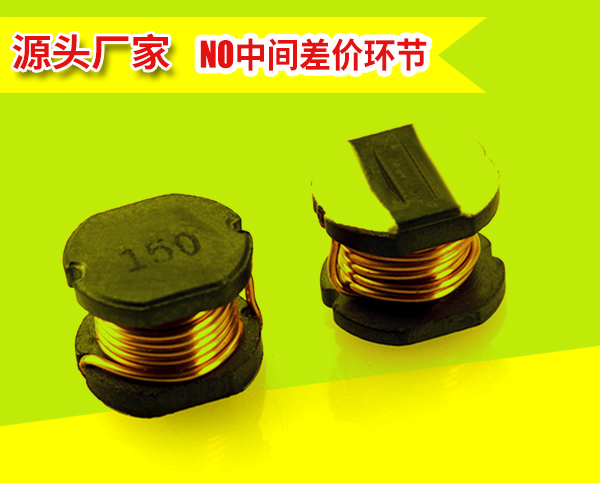

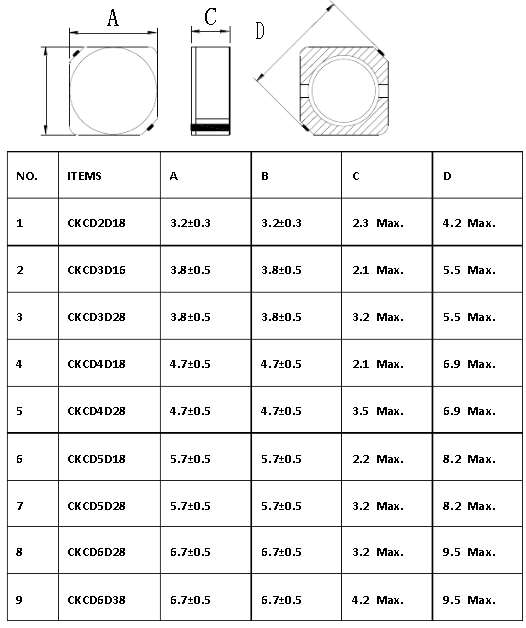

功率繞線電感封裝尺寸, 繞線電感的外形通常分為屏蔽電感和非屏蔽電感，屏蔽電感通常為扁平化的方形或圓形，非屏蔽電感通常為工字型，中間繞有線圈。雖然外形有所差異，但是,功率繞線電感封裝尺寸代碼卻是只根據貼片電感的長寬(直徑)作為區分。

長寬（直徑）差異大的通常用類似貼片電容電阻的四位代碼，表示貼片電感的長和寬，比如：功率繞線電感封裝尺寸英制有：1608（6.4*4.1）、3316（12.7*9.2）、5022（18.1*14.1）或公制的3216（3.2*1.6）、3225（3.2*2.5）、4532（4.5*3.2）、5750（5.7*5.0）等。

長寬（直徑）差異小的通常用二或三位數的代碼來表示長（直徑）和高度，比如：63（6.2*5.8*3.2）、73（7.0*7.0*3.0）等。

想要了解更多功率繞線電感封裝尺寸歡迎咨詢！
