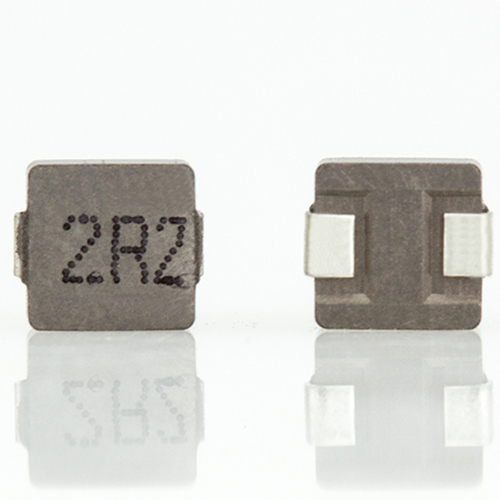

【一體成型電感】--電感界的后起之秀,后發致人,隨著智能手機以及移動互聯網設備產品的功能和應用不斷增加,電子終端產品不斷傾向“小型化、集成化、大功率化、多功能化”等方向發展。成為新一代的寵兒。技術也在不斷的成熟完善,什么開裂等問題不再是問題,然判斷一體成型電感的好壞時,還得需要技巧的。
首先,電感測量:將萬用表打到蜂鳴二極管檔,把表筆放在兩引腳上,看萬用表的讀數。若萬用表讀數偏大或?yàn)闊o(wú)窮大則表示電感損壞。
其次,對于【一體成型電感】電感線圈匝數較多,線徑較細的線圈讀數會達到幾十到時幾百,通常情況下線圈的直流電阻只有幾歐姆。損壞表現為發燙或電感磁環明顯損壞,若電感線圈不是嚴重?fù)p壞,而又無法確定時,可用電感表測量其電感量或用替換法來判斷。
另外,關于【一體成型電感】使用時需要注意的事項:
1、電感類元件,其鐵心與繞線容易因溫升效果產生感量變化,需注意其本體溫度必須在使用規格范圍內.。
2、電感器之繞線,在電流通過后容易形成電磁場。在元件位置擺放時,需注意使相臨之電感器彼此遠離,或繞線組互成直角,以減少相互間之感應量。
3、電感器之各層繞線間,尤其是多圈細線,亦會產生間隙電容量,造成高頻信號旁路,降低電感器之實際濾波效果。
4、以?xún)x表測試電感值與Q值時,為求數據正確,測試引線應盡量接近元件本體。
